膜结构景观厅设计_出方案效果图_膜结构景观策划
2012-03-26 12:08:55   来源:   评论:0 点击:

1 1膜结构的形状确定问题就是确定初始状态的问题,在许多专著上被称为找形(FormFinding)。膜结构的形状确定问题有两种类型:  (1)给

1.1膜结构的形状确定问题就是确定初始状态的问题,在许多专著上被称为“找形”(FormFinding)。膜结构的形状确定问题有两种类型:
  (1)给定预应力分布的形状确定问题:预先假定膜结构中应力的分布情况,在根据受力合理或经济原则进行分析计算,以得到膜的初始几何状态。
  (2)给定几何边界条件的形状确定问题:预先确定膜结构的几何边界条件,然后计算分析预应力分布和空间形状。
  肥皂泡就是合理的自然找形的膜结构。最初的找形正是通过皂膜比拟来进行,后来发展到用其他弹性材料做模型,通过测量模型的空间坐标来确定形状,对于简单的外形也可以用几何分析法来确定,膜结构找形技术的真正发展来自计算机有限元分析方法的发展。为了寻求膜结构的合理的几何外形,需要通过计算机的多次迭代才能得到。
  常用的计算机找形方法有:力密度法、动力松弛法、有限元法。
2.2力密度法

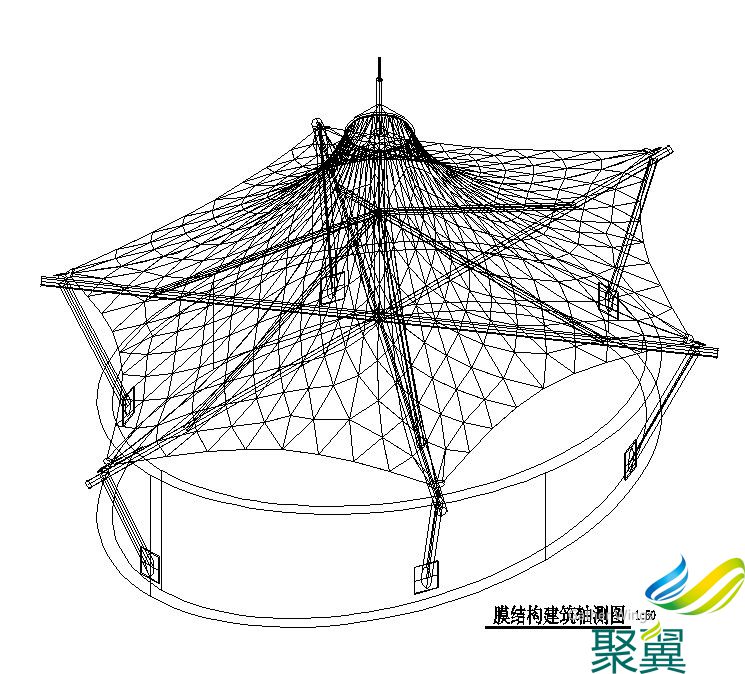

  索网结构中拉力与索长度的比值定义为力密度(ForceDensity)。力密度法(ForceDensityMethod)是由Linkwitz及Schek提出来的,原先只是用于索网结构的找形,将膜离散为等代索网,后来,该方法被用于膜结构的找形。把等代为索的膜结构看成是由索段通过结点相连而成,通过指定索段的力密度,建立并求解结点的平衡方程,可得各自由结点的坐标。
  不同的力密度值,对应不同的外形。当外形符合要求时,由相应的力密度即可求得相应的预应力分布值。力密度法也可以用于求解最小曲面,最小曲面时膜内应力处处相等,肥皂膜就是最好的最小曲面的例子。实际上的最小曲面无法用计算机数值计算方法得到,所以工程上常采用指定误差来得到可接受的较小曲面。
  力密度法的优点是只需求解线性方程组,其精度一般能满足工程要求。用力密度法找形的软件有德国EASY(EasyForm)、意大利Forten32、新加坡WinFabric等。
  2.3动力松弛法
  动力松弛法(DynamicRelaxationMethod)是一种专门求解非线性系统平衡状态的数值方法,他可以从任意假定的不平衡状态开始迭代得到平衡状态,最早将这种方法用于索网结构的是Day和Bunce,而Barnes则成功地应用于膜结构的找形。
  力密度法只是从空间上将膜离散化,而动力松弛法从空间和时间两方面将膜结构体系离散化。空间上的离散化是将结构体系离散为单元和结点,并假定其质量集中于结点上。时间上的离散化,是针对结点的振动过程而言的。初始状态的结点在激振力作用下开始振动,这时跟踪体系的动能;当体系的动能达到极值时,将结点速度设置为零,跟踪过程重新开始,直到不平衡力为极小,达到新的平衡为止。
