上海膜结构常见的四种形态
2020-12-09 16:20:44 评论：2 点击：560
我们通常看到的膜结构可以说是有很多的形状和特点的，如果单纯的从基本构成来看，基本上大多数都是拱支式、脊骨式和鞍形以及伞形四种形式演变而来的。简单来说，在进行膜结构的建造上基本上也是万宗不离其变。今天，膜结构厂家来给大家介绍一下，它们当中的形与力的构成。
我们通常看到的膜结构可以说是有很多的形状和特点的，如果单纯的从基本构成来看，基本上大多数都是拱支式、脊骨式和鞍形以及伞形四种形式演变而来的。简单来说，在进行膜结构的建造上基本上也是万宗不离其变。今天，膜结构厂家来给大家介绍一下，它们当中的形与力的构成。

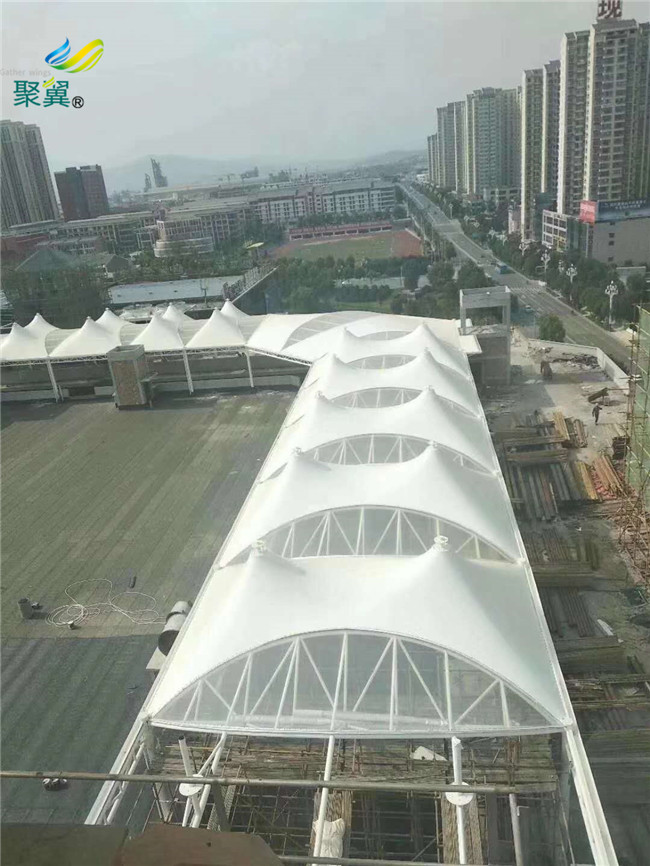

1.拱支式
拱支式膜结构以拱为膜材提供连续的支承点，结构平面多为圆形或近似椭圆形。当跨度较大时，常在中间拱与下部边缘构件之间布置正交索网。拱支式膜结构多用于封闭式建筑中，如加拿大加尔格里的林赛公园体育中心就是典型的拱支式膜结构。
2.脊谷式
脊谷式膜结构是在两高点之间布置相互平行的脊索、在两低点之间布置谷索，高低相间，曲面呈波浪形;脊索和谷索之间的膜面形成负高斯曲率曲面。当结构跨度较大或荷载较大时，还可在脊索和谷索之间适当布置一些横向的加强索。脊谷式膜结构的结构平面多呈矩形。美国的丹佛国际机场和加拿大的 Canada Place等，都是典型的脊谷式膜建筑。
3.鞍形
鞍形曲面由四个不共面的角点和连接角点的边缘构件围合而成，是典型的互反曲面形式。在这四个角点中，通常有两个对角点为高点(HP)，另两个为低点(LP)。鞍形膜结构的边缘构件可以是混凝土梁或空间钢桁架，即形成所谓的刚性边界;也可以采用边索，通过对其施加较大的预张力形成柔性边界。由于柔性边界可以较好地适应膜面的变形，避免膜面在安装和受荷过程中出现褶皱，因而较为常用。

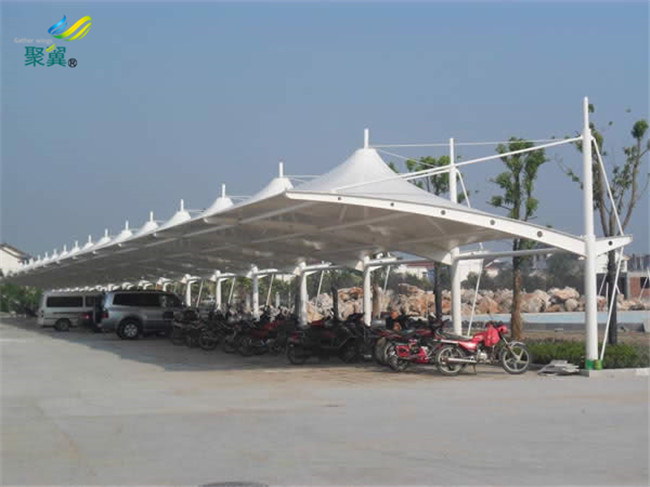

4.伞形
伞形膜结构也是常见的张拉膜结构形式之一。这种结构形式的特点在于，膜单元的周边相对位置较低，多固定在刚性边梁或柔性边索上;在膜单元的中部设有一个或多个高点，多通过独立柱、飞柱或悬挂环的支承来实现;整个膜面呈锥形。为了避免在高点附近的膜材内部应力过大，当膜单元跨度较大时，可在高点和边界支承点之间设置脊索，以改变结构内部的传力路径，避免膜材出现应力集中。伞形曲面还可以倒置应用于工程中。
虽然说上面的四个形态基本上都不一样，但是它们的原则相对来说还是比较相似的，都是通过刚性支撑构件来进行连接的。通常是在膜面内形成一些列的高点和低点，这也是互反曲面的基本特征。如果我们在进行膜结构停车棚设计的时候，只要把握好着一个原则，在实际的设计当中就能够更好的找到支撑方式，更好的进行膜结构造型的建造。
